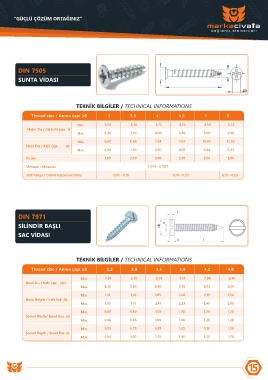

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 7505

SUNTA VİDASI

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) 3 3,5 4 4,5 5 6
Min. 3,00 3,30 3,75 4,25 4,30 5,25
Major Dia / Diş üstü çapı d
Max. 3,20 3,50 4,00 4,50 5,00 6,00

Min. 6,00 6,64 7,64 7,64 10,05 12,05
Head Dia / Kafa çapı dk
Max. 6,30 7,00 8,00 8,00 9,64 11,57

Pz (m) 1,00 2,00 2,00 2,00 2,00 3,00
Material / Malzeme C1018 - C1022
Drill Range / Delme Kapasitesi (mm) 0,05 - 0,18 0,10 – 0,23 0,10 – 0,23

DIN 7971

SİLİNDİR BAŞLI
SAC VİDASI

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) 2,2 2,9 3,5 3,9 4,2 4,8

Min. 3,90 5,30 6,54 7,14 7,84 9,14
Head Dia / Kafa çapı (dk)
Max. 4,20 5,60 6,90 7,50 8,20 9,50
Min. 1,15 1,50 1,85 2,00 2,15 2,50
Head Height / Kafa Yük. (k)
Max. 1,35 1,75 2,10 2,25 2,45 2,80
Min. 0,60 0,80 1,00 1,00 1,20 1,20
Socket Width/ Soket Gen. (n)
Max. 0,66 0,66 1,06 1,06 1,26 1,26

Min. 0,55 0,75 0,95 1,05 1,15 1,35
Socket Depth / Soket Der. (t)
Max. 0,80 1,00 1,25 1,40 1,50 1,70

15
