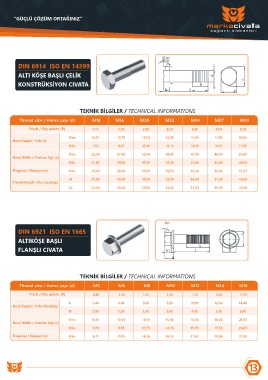

Page 13 - Marka Civata Katalog

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 6914 ISO EN 14399
ALTI KÖŞE BAŞLI ÇELİK

KONSTRÜKSİYON CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M12 M16 M20 M22 M24 M27 M30
Pitch / Diş adımı (P) 1,75 2,00 2,50 2,50 3,00 3,00 3,50

Max. 8,45 10,75 13,90 14,90 15,90 17,90 20,05
Head height / Kafa (k)
Min. 7,55 9,25 12,10 13,10 14,10 16,10 17,95
Max. 22,00 27,00 32,00 36,00 41,00 46,00 50,00
Head Width / Anahtar Ağzı (s)
Min. 21,60 26,16 31,00 35,00 40,00 45,00 49,00
Diagonal / Köşegen (e) Min. 23,91 29,56 35,03 39,55 45,20 50,85 55,37
b1 21,00 26,00 31,00 32,00 34,00 37,00 40,00
Thread length / Diş Uzunluğu
b2 23,00 28,00 33,00 34,00 37,00 39,00 42,00

DIN 6921 ISO EN 1665

ALTIKÖŞE BAŞLI
FLANŞLI CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M5 M6 M8 M10 M12 M14 M16
Pitch / Diş adımı (P) 0,80 1,00 1,25 1,50 1,75 2,00 2,00

K 5,40 6,60 8,10 9,20 11,50 12,80 14,40
Head height / Kafa Yüksekliği
K1 2,00 2,50 3,20 3,60 4,60 5,10 5,80
Max. 8,00 10,00 13,00 15,00 16,00 18,00 21,00
Head Width / Anahtar Ağzı (s)
Min. 7,78 9,78 12,73 14,73 15,73 17,73 20,67

Diagonal / Köşegen (e) Min. 8,71 10,95 14,26 16,50 17,62 19,86 23,15

13
