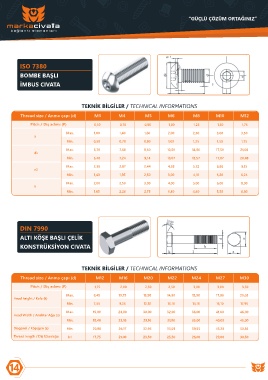

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

ISO 7380
BOMBE BAŞLI

İMBUS CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M3 M4 M5 M6 M8 M10 M12
Pitch / Diş adımı (P) 0,50 0,70 0,80 1,00 1,25 1,50 1,75
Max. 1,00 1,40 1,60 2,00 2,50 3,00 3,50
a
Min. 0,50 0,70 0,80 1,00 1,25 1,50 1,75
Max. 5,70 7,60 9,50 10,50 14,00 17,50 21,00
dk
Min. 5,40 7,24 9,14 10,07 13,57 17,07 20,48

Max. 2,30 2,87 3,44 4,58 5,72 6,86 9,15
e2
Min. 1,40 1,95 2,50 3,00 4,10 5,20 6,24
Max. 2,00 2,50 3,00 4,00 5,00 6,00 8,00
k
Min. 1,65 2,20 2,75 3,30 4,40 5,50 6,60

DIN 7990

ALTI KÖŞE BAŞLI ÇELİK

KONSTRÜKSİYON CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS
Thread size / Anma çapı (d) M12 M16 M20 M22 M24 M27 M30

Pitch / Diş adımı (P) 1,75 2,00 2,50 2,50 3,00 3,00 3,50
Max. 8,45 10,75 13,90 14,90 15,90 17,90 20,05
Head height / Kafa (k)
Min. 7,55 9,25 12,10 13,10 14,10 16,10 17,95
Max. 19,00 24,00 30,00 32,00 36,00 41,00 46,00
Head Width / Anahtar Ağzı (s)
Min. 18,48 23,16 29,16 31,00 35,00 40,00 45,00
Diagonal / Köşegen (e) Min. 20,88 26,17 32,95 35,03 39,55 45,20 50,85

Thread length / Diş Uzunluğu b1 17,75 21,00 23,50 25,50 26,00 29,00 30,50

14
