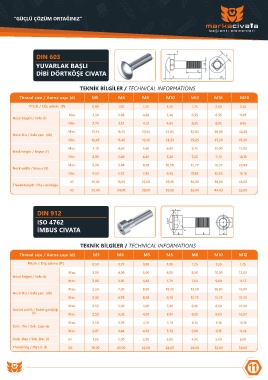

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 603

YUVARLAK BAŞLI
DİBİ DÖRTKÖŞE CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M5 M6 M8 M10 M12 M16 M20
Pitch / Diş adımı (P) 0,80 1,00 1,25 1,50 1,75 2,00 2,50
Max. 3,30 3,88 4,88 5,38 6,95 8,95 11,05
Head height / Kafa (k)
Min. 2,70 3,12 4,12 4,62 6,05 8,05 9,95
Max. 13,55 16,55 20,65 24,65 30,65 38,80 46,80
Head Dia / Kafa çapı (dk)
Min. 12,45 15,45 19,35 23,35 29,35 37,20 45,20

Max. 4,10 4,60 5,60 6,60 8,75 12,90 15,90
Neck height / Boyun (f)
Min. 2,90 3,40 4,40 5,40 7,25 11,10 14,10
Max. 5,48 6,48 8,58 10,58 12,70 16,70 20,84
Neck width / Boyun (V)
Min. 4,52 5,52 7,42 9,42 11,30 15,30 19,16
b1 16,00 18,00 22,00 26,00 30,00 38,00 46,00
Thread length / Diş Uzunluğu
b2 22,00 24,00 28,00 32,00 36,00 44,00 52,00

DIN 912

ISO 4762
İMBUS CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M3 M4 M5 M6 M8 M10 M12
Pitch / Diş adımı (P) 0,50 0,70 0,80 1,00 1,25 1,50 1,75

Max. 3,00 4,00 5,00 6,00 8,00 10,00 12,00
Head height / Kafa (k)
Min. 2,86 3,82 4,82 5,70 7,64 9,64 11,57

Max. 5,50 7,00 8,50 10,00 13,00 16,00 18,00
Head Dia / Kafa çapı (dk)
Min. 5,32 6,78 8,28 9,78 12,73 15,73 17,73
Max. 2,50 3,00 4,00 5,00 6,00 8,00 10,00
Socket width / Soket genişliği
(s)
Min. 2,52 3,02 4,02 5,02 6,02 8,03 10,03
Max. 2,58 3,08 4,10 5,14 6,14 8,18 10,18
Sock. Dia / Sok. Çapı (e)
Min. 2,87 3,44 4,58 5,72 6,86 9,15 11,43
Sock. Dep / Sok. Der. (t) b1 1,30 2,00 2,50 3,00 4,00 5,00 6,00

Thread lng / Diş Uz. (l) b2 18,00 20,00 22,00 24,00 28,00 32,00 36,00

11
