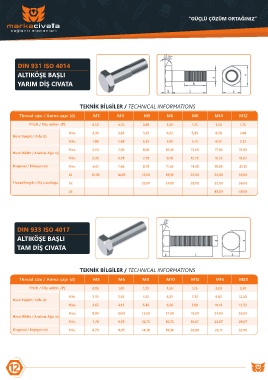

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 931 ISO 4014
ALTIKÖŞE BAŞLI
YARIM DİŞ CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M3 M4 M5 M6 M8 M10 M12
Pitch / Diş adımı (P) 0,50 0,70 0,80 1,00 1,25 1,50 1,75
Max. 3,35 3,85 5,15 6,22 5,45 6,58 7,68
Head height / Kafa (k)
Min. 1,88 2,68 3,35 3,85 5,15 6,22 7,32
Max. 5,50 7,00 8,00 10,00 13,00 17,00 19,00
Head Width / Anahtar Ağzı (s)
Min. 5,32 6,78 7,78 9,78 12,73 16,73 18,67

Diagonal / Köşegen (e) Min. 6,01 7,66 8,79 11,05 14,38 18,90 21,10
b1 12,00 14,00 16,00 18,00 22,00 25,00 30,00
Thread length / Diş Uzunluğu b2 22,00 24,00 28,00 32,00 36,00

b3 45,00 49,00

DIN 933 ISO 4017
ALTIKÖŞE BAŞLI

TAM DİŞ CIVATA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M5 M6 M8 M10 M12 M16 M20
Pitch / Diş adımı (P) 0,80 1,00 1,25 1,50 1,75 2,00 2,50

Min. 3,35 3,85 5,15 6,22 7,32 9,82 12,28
Head height / Kafa (k)
Max. 3,65 4,15 5,45 6,56 7,68 10,18 12,72
Max. 8,00 10,00 13,00 17,00 19,00 24,00 30,00
Head Width / Anahtar Ağzı (s)
Min. 7,78 9,78 12,73 16,73 18,67 23,67 29,67
Diagonal / Köşegen (e) Min. 8,79 11,05 14,38 18,90 20,88 26,17 32,95

12
