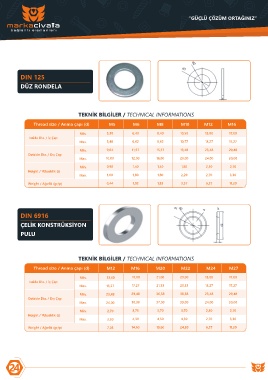

Page 24 - Marka Civata Katalog

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 125
DÜZ RONDELA

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M5 M6 M8 M10 M12 M16

Min. 5,30 6,40 8,40 10,50 13,00 17,00
Inside Dia. / İç Çap
Max. 5,48 6,62 8,62 10,77 13,27 17,27
Min. 9,64 11,57 15,57 19,48 23,48 29,48
Outside Dia. / Dış Çap
Max. 10,00 12,00 16,00 20,00 24,00 30,00
Min. 0,90 1,40 1,40 1,80 2,30 2,70
Height / Yükseklik (s)
Max. 1,00 1,80 1,80 2,20 2,70 3,30
Weight / Ağırlık (gr/p) 0,44 1,02 1,83 3,57 6,27 11,30

DIN 6916

ÇELİK KONSTRÜKSİYON
PULU

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M12 M16 M20 M22 M24 M27
Min. 13,00 17,00 21,00 23,00 13,00 17,00
Inside Dia. / İç Çap
Max. 13,27 17,27 21,33 23,33 13,27 17,27
Min. 23,48 29,48 36,38 38,38 23,48 29,48
Outside Dia. / Dış Çap
Max. 24,00 30,00 37,00 39,00 24,00 30,00

Min. 2,70 3,70 3,70 3,70 2,30 2,70
Height / Yükseklik (s)
Max. 3,30 4,30 4,30 4,30 2,70 3,30
Weight / Ağırlık (gr/p) 7,03 14,60 19,60 24,30 6,27 11,30

24
