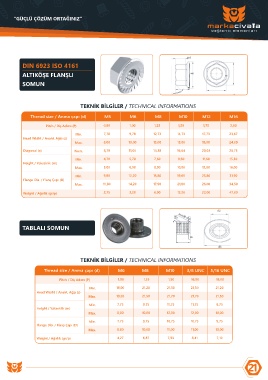

“GÜÇLÜ ÇÖZÜM ORTAĞINIZ”

DIN 6923 ISO 4161
ALTIKÖŞE FLANŞLI

SOMUN

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M5 M6 M8 M10 M12 M16

Pitch / Diş Adımı (P) 0,80 1,00 1,25 1,50 1,75 2,00

Min. 7,78 9,78 12,73 14,73 17,73 23,67
Head Widht / Anaht. Ağzı (s)
Max. 8,00 10,00 13,00 15,00 18,00 24,00
Diagonal (e) Nom. 8,79 11,05 14,38 16,64 20,03 26,75

Min. 4,70 5,70 7,60 9,60 11,60 15,30
Height / Yükseklik (m)
Max. 5,00 6,00 8,00 10,00 12,00 16,00
Min. 9,80 12,20 15,80 19,60 23,80 31,90
Flange Dia. / Flanş Çapı (D)
Max. 11,80 14,20 17,90 21,80 26,00 34,50
Weight / Ağırlık (gr/p) 2,75 3,20 6,90 12,20 22,00 47,00

TABLALI SOMUN

TEKNİK BİLGİLER / TECHNICAL INFORMATIONS

Thread size / Anma çapı (d) M6 M8 M10 3/8 UNC 5/16 UNC

Pitch / Diş Adımı (P) 1,00 1,25 1,50 16,00 18,00
Min. 19,00 21,20 21,30 21,30 21,20
Head Widht / Anaht. Ağzı (s)
Max. 19,20 21,50 21,70 21,70 21,50
Min. 7,75 9,75 11,75 11,75 9,75
Height / Yükseklik (m)
Max. 8,00 10,00 12,00 12,00 10,00

Min. 7,75 9,75 10,75 10,75 9,75
Flange Dia. / Flanş Çapı (D)
Max. 8,00 10,00 11,00 11,00 10,00
Weight / Ağırlık (gr/p) 4,27 6,87 7,93 8,41 7,10

21
